产品简介：

YZW-Y系列微机控制电液伺服岩石直剪仪依据国家行业标准（SL264-2001）《水利水电工程岩石试验规程》，（JTG E41-2005）《公路工程岩石试验规程》,国家标准（GB/T50266-2013）《工程岩体试验方法标准》的规定而研制的，该试验机在国内外现有产品基础上，采用双路电液伺服技术加载负荷（也可独立采用一路垂直水平负荷加载，完成单轴加载试验要求）、双传感器技术、微机控制和软件处理技术开发的新一代岩石和混凝土类试验设备，可用于岩石结构面（如节理面、层里面、片里面、辟裂面等位置）、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验，以及混凝土与其他材料结合面抗剪断强度试验。本机控制单元采用计算机和伺服油泵控制系统组成，具有（法向@水平）应力、（法向@水平）位移双路双通道闭环控制方式，在试验过程中可实现多级保载和多级剪切试验。该仪器设计结构紧凑、样式美观，维护简单、操作方便，整个试验过程可用微机在WIN7下自动控制；属国内原创，提高了试验精度！应用于水利水电（地质）勘察、大专院校等科研机构。

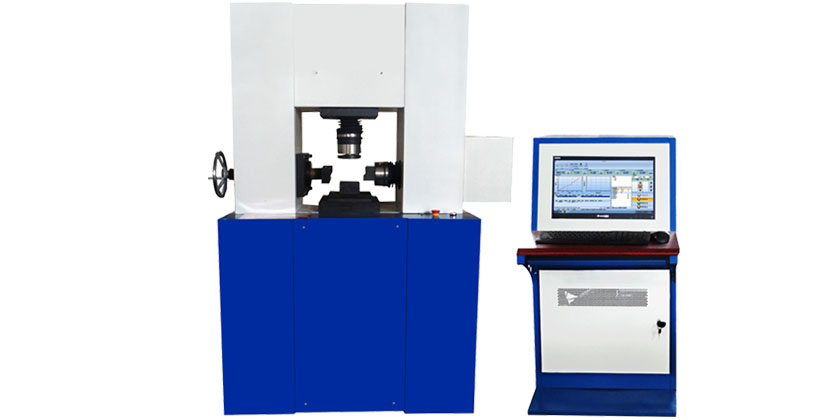

产品图片：

主要特点：

全数字化闭环控制系统及软件特点

1、全数字化闭环控制系统由上位机、下位机、及信号采集模板等构成。上位机、下位机间有通用的RJ45线(以太网线)通讯相连。采用上、下位机控制方式直接控制液压系统正常工作。保证系统的安全，试验的长期稳定加载。具有力和位移采集功能，系统急停等功能。

2、传感器联机标定自动校正。软件设有位移、力值自动清零系统，消除了人为读表误差不一等因素。

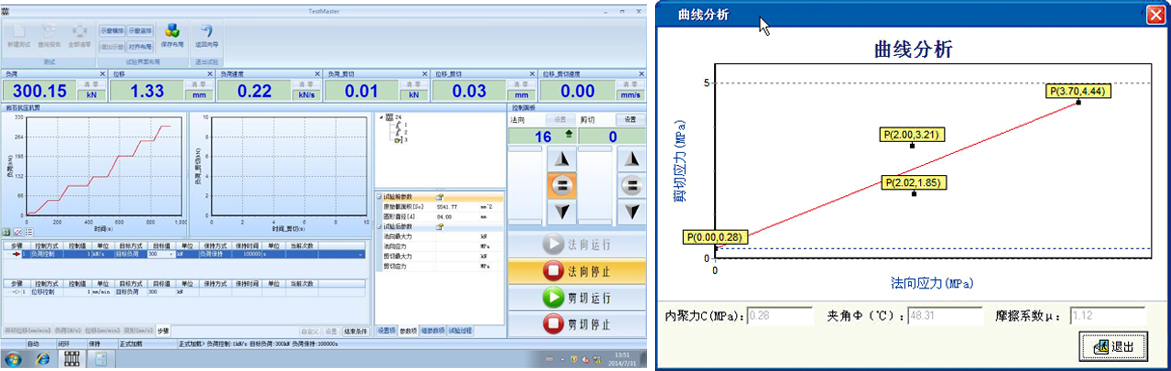

3、电脑屏幕显示，即速度、力值、位移等参数均在电脑中显示，实时显示当前法向、切向上的力值，峰值，试验过程信息，当前位移等并在数据库中自动进行分析、计算。试验过程实时记录试验曲线，显示并保存，高速采样；直接求取C、Φ、μ值；

4、用户可根据不同的实验模型设置控制系统参数。每组试验的面积，高度，环境温度等参数可根据实际情况更改或填写

5、系统安全保护设置。设有过载保护，当力值或位移超出试验机额定理论值，自动卸载并停止试验。

6、系统控制方式：力控制或位移控制。可以控制试验进程，任选加载级数，加载步长，加载幅度，加载速率。

7、软件功能，高度自由定制。试验过程可以由操作员根据实际情况现场编辑，简单、方便。为了适应各种不断改变的需求或者是为了运行非已有标准的实验，该软件采用全开放式的软件结构。您只需根据您特定的试验需求。按试验的加载路径，设定加载对象、控制对象后，由上位机自动把加载过程下载到下位机运行，完成你设定的试验要求。

8、历史试验数据的相关曲线的显示、打印。报表可出具：剪应力-剪切位移曲线，剪应力-法向位移，剪应力-法向应力曲线，可同时显示应力-应变曲线，力-时间，力-位移等曲线，曲线上特征点可以随意提取。数据、报表处理功能，为用户提供了面向图形排版的专用报表编辑工具，具有操作灵活、简单易学的特点，能方便的打印试验曲线及试验值；

9、试验数据的保存。可根据用户的要求设定试验数据的常用的保存格式，如：文本格式、EXCEL、ACCESS等。
