岩石直剪仪主要用途及特点

2021-01-30 10:13:02

便携式岩石直剪仪(便携式岩石力学性能测试仪)主要用于岩石力学性能测试。 通过更换各种夹具可以完成以下不同的测试。

(1)岩石变形试验;

(2)岩石抗压强度试验;

(3)岩点载荷强度试验(可完成不同直径岩心的抗压试验和国产钻机不规则样品的抗压试验,抗压强度可测到5Mpa(软岩);

(4)岩石直剪试验(适用于家用钻机的中小直径岩心和截面为5cm×5cm的矩形圆柱体);

(5)岩石结构表面和弱岩石的直接剪切试验(适用于不易加工成型的不规则试样);

(6)直接土壤剪切试验(直接测试带芯土壤的抗剪强度指数,剪切面积可以大于环形切割机的面积); 该仪器设计合理,结构紧凑,加工精细,体积小,重量轻,可拆卸包装,便于携带,易于现场安装,使用方便,易于测试,易于维护,价格低廉。

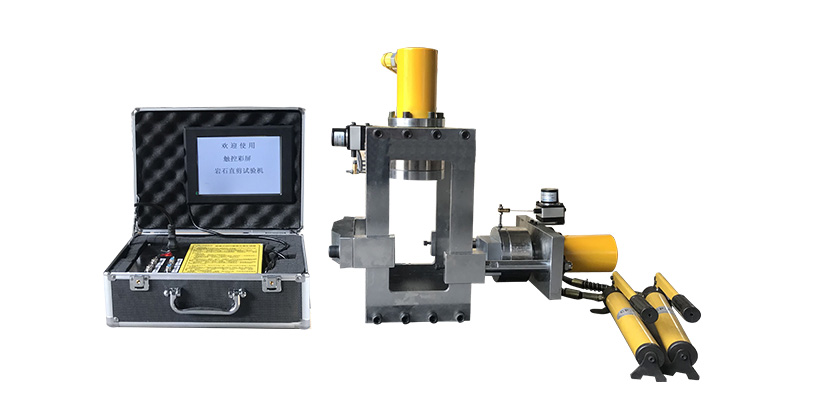

岩石直剪仪

2.便携式岩石直剪仪的主要规格,技术参数和技术指标如下:

(1)尺寸:高670mm,长770mm,宽430mm

(2)重量:680Kg(包括两个油泵和各种配件)

(3)垂直千斤顶参数:活塞直径100MM,活塞杆直径70MM,大产量500KN(50吨),大行程100mm

(4)水平千斤顶参数:活塞直径100MM,活塞杆直径70MM,大产量500KN(50吨),大行程100mm

(5)合适的样本量;

A:岩石变形及抗压强度试验:Ф50mm?56mm或50m×50mm,H = 100?112mm;

B:岩点载荷强度试验:L,W,H均为40?60mm,六个端面尽可能平行。

C:整块岩石(普通试样)的直接剪切试验:Ф= 50mm,56mm,71.5mm,90mm和其他尺寸的圆柱体,H = 50?100mm; 横截面50mm×50mm方柱;

D:结构表面和弱岩石的直接剪切试验(不规则样品):L≤160mm,W≤140mm,H≤160mm;

E:土壤直接剪切试验:Ф= 90mm,H = 30mm。
