岩石直剪仪组成和主要功能特点

2021-04-29 17:02:38

次

岩石直剪仪主要由高刚度（中刚度）主机、压力自平衡式三轴压力室、增压器、伺服液压源、伺服阀、空气压缩机组、测控系统、计算机系统等部分组成。

1. 高刚度主机主机为门型框架式高刚度结构。工作油缸放置在框架的下横梁中部，两侧配置轨道，方便三轴压力室安装和拆卸。框架上横梁中部安装球面压板，可自动调心，使压板与压缩杆端部紧密接触。

2. 压力自平衡式三轴压力室压力室采用压力自平衡技术。采用高强度合金结构钢制成，各压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成。压力室放置在移动小车上，可沿轨道移动，装卸试样方便。

增压器是将系统的工作油液经过压力放大后而输出的超高压油源，超高压油液供给三轴压力室。做为侧向压力（即围压）。

伺服液压源伺服液压源由高压柱塞泵组、溢流阀、精密滤油器、温度传感器、冷却器等组成的伺服油路系统及围压增压系统等部分组合而成

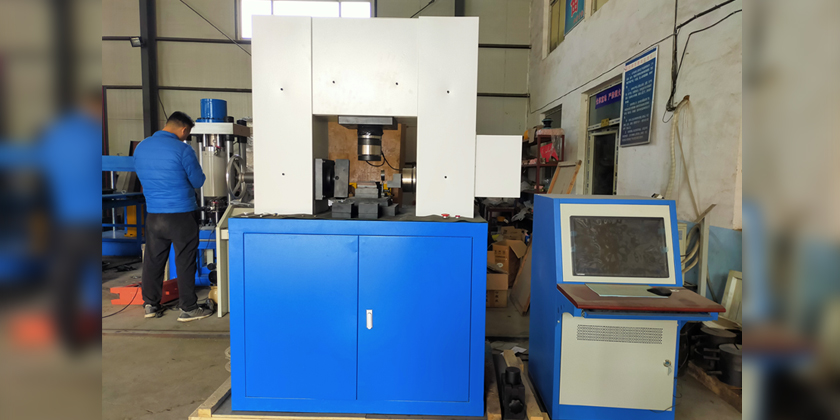

岩石直剪仪

岩石直剪仪主机采用高刚度负荷框架、横梁液压升降、锁紧。结合高精度负荷、位移传感器及全数字式电液伺服闭环控制系统，可对各种金属、非金属及复合材料进行拉、压、弯、剪、疲劳、裂纹扩展、断裂等动态和静态力学性能试验，配高温装置特别适用于高温应变控制试验。是科研生产、仲裁检验所需的先进检测设备。

岩石直剪仪主要功能特点

◆测量、控制系统采用计算机总线设计。

◆可进行试验力、变形、位移等速率控制并保持。

◆采用数字式脉冲调宽技术，实现全数字式闭环伺服控制。

◆可进行三角波、正弦波、方波、梯形波等循环试验及用户设计的各种组合波形试验，具有计数功能并可预置。
