便携式岩石直剪仪的主要用用途及特点

2020-11-28 14:07:54

次

一、主要用用途及特点

便携式岩石直剪仪（携带式岩石、土力学性质多功能试验仪）主要用于岩石、土的力学性能试验cm01，通过更换多种夹具可以完成以下不同的试验

（1）岩石变形试验；

（2）岩石抗压强度试验；

（3）岩石点荷载强度试验（能完成国内钻机的中～小不同直径岩心与不规则样的抗压测试。抗压强度可测试到 5Mpa（软岩）；

（4）岩石直剪试验（适用国内钻机的中～小直径岩心和横断面 5cmＸ5cm 直方柱体）；

（5）岩石结构面与软弱岩石直剪试验（适于不易加工成型的不规则样）；

（6）土直剪试验（直接测试钻孔取心土的抗剪指标，剪切面积可大于环刀面积）；该仪器具有设计合理，结构紧凑，加工精细，体积小，重量轻，可拆卸装箱，便于搬运，现场易安装，使用简便，试验快捷，维修方便，售价低等特点。

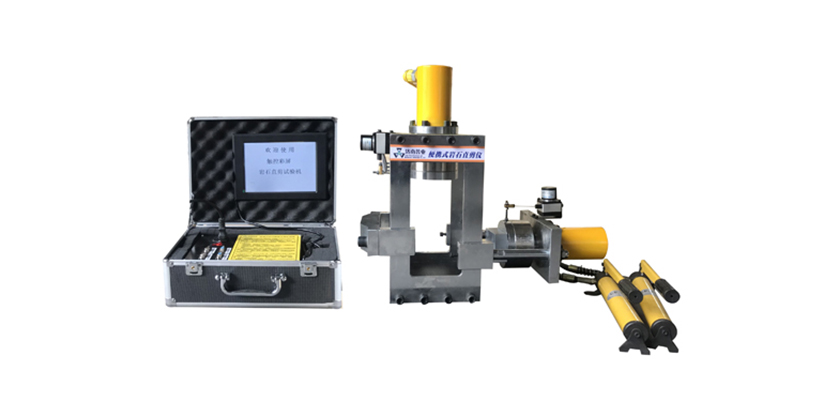

便携式岩石直剪仪

二、便携式岩石直剪仪主要规格、技术参数和技术指标如下：

（1）外形尺寸：高 670mm，长 770mm，宽 430mm

（2）重量：680Kg（包括两个油泵和各种配件）

（3）垂直千斤顶参数：活塞直径100MM、活塞杆直径70MM、大出力 500KN（50 吨）大行程100mm

（4）水平千斤顶参数：活塞直径100MM、活塞杆直径70MM大出力 500KN（50 吨）大行程100mm

（5）适合试样尺寸；

A:岩石变形和抗压强度试验：Ф 50mm～56mm 或 50m×50mm，H=100～112mm；

B: 岩石点荷载强度试验：L、W、H 均 40～60mm，六个端面尽量平行；

C: 完整岩石(规则试样)直剪试验：Ф =50mm、56mm、71.5mm、90mm 等尺寸圆柱体、 H=50～100mm；横断面 50mm×50mm 方柱体；

D: 结构面与软弱岩石(不规则试样)直剪试验：L≤160mm，W≤140mm，H≤160mm；

E: 土直剪试验：Ф =90mm，H=30mm。
