万能试验机有什么分类组成?

2021-08-02 11:18:12

万能试验机有什么分类组成?

万能试验机,一种集拉伸,弯曲,压缩,剪切,环刚度等功能于一体的材料试验机。主要用于金属和非金属材料的力学性能测试。它是一个工矿企业,研究所,学院,工程。适用于质量监督站等部门的理想检测设备。

万能试验机是一种能够进行各种试验的机械试验机,例如拉伸,压缩,弯曲和扭转。最常见的是杠杆摆和油摆。通用材料试验机由测量系统,驱动系统,控制系统和计算机(计算机系统型拉伸试验机)组成。如果市场上的万能试验机根据目的进行分类,则可以将其归类为用于测量机械性能的试验机。

根据试验机的使用,所有试验机可分为两类:

1、工艺试验机万能试验机工艺试验机:包括拔罐试验机,弹簧试验机,弯曲试验机和钢丝扭转试验机。通过力传感器,放大器和数据处理系统实现力测量。最常用的称重传感器是应变计传感器。所谓的应变传感器由应变仪,弹性元件和一些附件(补偿元件,保护盖,接线插座和装载部件)组成。

一种可以将某个机械量转换为功率输出的装置。国内外均有应变式拉力和压力传感器,主要包括圆柱力传感器,辐条式力传感器,S型双连传感器和横梁传感器。从材料力学中已知,在小的变形条件下,弹性元件的某一点处的应变ε与弹性元件接收的力成比例,并且还与弹性变形成比例。以S型传感器为例,当传感器受到拉力P时,由于应变仪附着在弹性构件的表面上,因为弹性构件的应变与外部的大小成正比。

力P,应变计连接到测量电路。通过测量其输出电压来测量力的大小。对于传感器,通常使用差分全桥测量,即要粘接的应变仪形成桥,R1,R2,R3和R4实际上是具有相同电阻的四(或八)个应变仪,当R1=R2=R3=R4时,当传感器受到外力(张力或压力)时,传感器的弹性元件产生应变并改变电阻值。变化值分别为ΔR1,△R2,△R3,△R4。

桥现在是不平衡的,并且桥具有电压输出。简单来说,外力P引起传感器中应变仪的变形,导致桥的不平衡,这导致传感器的输出电压的变化。我们可以通过测量输出电压的变化来了解力的大小。通常,传感器的输出信号非常弱,通常只有几mV。

如果我们直接测量这个信号,则非常困难,不能满足高精度测量要求。因此,弱信号必须由放大器放大,放大后的信号电压可以达到10V。此时的信号是模拟信号,通过多路开关和A/D转换芯片将模拟信号转换成数字信号,然后处理数据。此时,力的测量结束了。

变形测量:通过应变仪测量,用于测量试验期间试样的变形。该装置具有两个卡盘,通过一系列传动机构连接到安装在测量装置顶部的光电编码器。当两个卡盘之间的距离改变时,光电编码器的轴旋转,并驱动光电编码器。将有一个脉冲信号输出。

处理器处理信号以获得样品的变形量。梁位移测量:原理与变形测量相同。通过测量光电编码器的输出脉冲的数量来获得光束的位移。

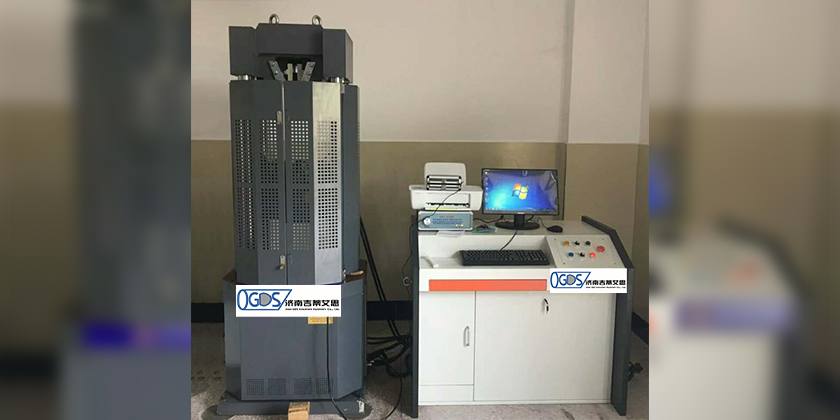

万能试验台

2、用于测量机械性能的试验机和通用试验机是用于测量机械性能的相同试验机。

A-static负载测试机:包括拉伸测试仪,压力测试仪,扭转测试仪,复合应力测试仪,蠕变测试仪,强度测试仪,松弛测试仪以及硬度测试仪中的布氏,洛氏和维氏硬度测试仪。B动态载荷试验机:包括冲击试验机疲劳试验机和冲击式布氏硬度计和肖氏硬度计。

拉力试验机配套设备:高低温试验箱,高温炉,低温箱,各种工具。拉伸试验高温炉:

用于液压万能试验机电子万能试验机,为其样品提供高温环境。电炉壳由不锈钢制成,炉子由上部,中部和下部加热。三个温度控制器分别控制三组加热丝,炉内温度均匀。

采用PID模糊控制方式,测试温度超调,控制精度高。它是高等院校,科研机构和工矿研究机构的高性能材料检测设备。它可以根据使用环境的要求与主机任意组合使用。可完成各种金属和非金属的高温拉伸试验,可满足各种特殊行业(如塑料,橡胶)的要求。

进行室温试验时,只需要去除高温炉,并在GB/T4338-2006,HB5195-1996中对圆棒样品,矩形样品,管材等进行强度试验,在特殊的环境温度下可以完全满足。
