产品简介：

ZS200自动取芯机是实验室取样的必需设备，是制取标样的前道工序。

本机采用双立柱支撑，使取得的芯样更完整更精 确。钻取的选速采用变频器调速，改变了以前的DC180电机带来的慢速且只能调节三个档位速度，而且每间隔一段时间就必须要换碳刷的弊端。本机操作简便，只需按住上、下按钮，便可自动上、下运动。取芯时只需按动主机按钮，选择所需速度便可自动取芯。本机可以采用多种冷却方式，可以水冷却，也可以液氮冷却，干切时还可以加上除尘系统。（选装）

该机具有造型美观、经久耐用、精度高、强度高、低噪音、操作方便等优点，广泛应用于石油、地质、煤炭、冶金、建筑、交通等科研部门实验室。

主要技术参数：

1、金刚石钻头：JR360#20--200mm

2、最大钻取深度：400mm

3、主电机功率：3KW

4、工进电机功率：1.5KW

5、钻进速度：0—50mm/min（变频可调）

6、工作时间：连续

7、体积：长宽高=11006501800mm

8、质量：380kg

结构原理：

本机主要由机座、双立柱、摇臂、电动机、变频器、控制部分、升降减速机构、工作台夹具等组成。

机座、双立柱、摇臂的自身强度高，在钻取大直径岩芯时也非常平稳。本机主轴运转是由主电机通过三角皮带而进行动力传动。工进的电机安装在立柱顶端，减速器上动力通过蜗轮蜗杆减速传递给丝杆，使丝杆进行正反向运动而带动摇臂升降。

本机工作台夹具可以前后移动，钻杆为直立上下移动。

本机主轴是由电机通过三角皮带传动。

本机冷却水是由自来水供给。

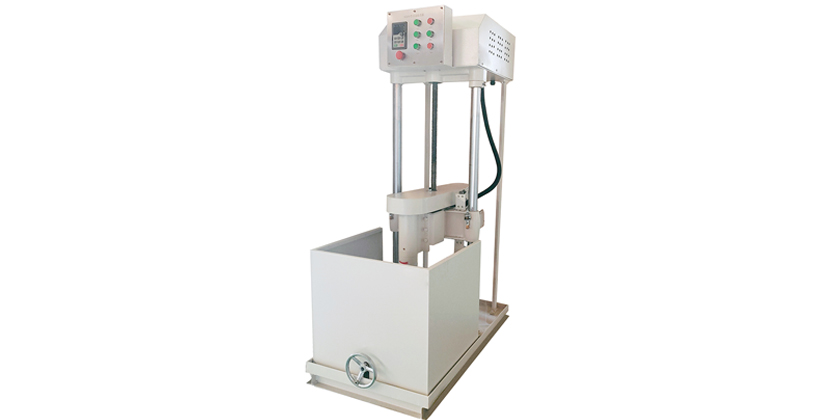

产品图片：

产品简介：

ZS200自动取芯机是实验室取样的必需设备，是制取标样的前道工序。

本机采用双立柱支撑，使取得的芯样更完整更精 确。钻取的选速采用变频器调速，改变了以前的DC180电机带来的慢速且只能调节三个档位速度，而且每间隔一段时间就必须要换碳刷的弊端。本机操作简便，只需按住上、下按钮，便可自动上、下运动。取芯时只需按动主机按钮，选择所需速度便可自动取芯。本机可以采用多种冷却方式，可以水冷却，也可以液氮冷却，干切时还可以加上除尘系统。（选装）

该机具有造型美观、经久耐用、精度高、强度高、低噪音、操作方便等优点，广泛应用于石油、地质、煤炭、冶金、建筑、交通等科研部门实验室。

结构原理：

本机主要由机座、双立柱、摇臂、电动机、变频器、控制部分、升降减速机构、工作台夹具等组成。

机座、双立柱、摇臂的自身强度高，在钻取大直径岩芯时也非常平稳。本机主轴运转是由主电机通过三角皮带而进行动力传动。工进的电机安装在立柱顶端，减速器上动力通过蜗轮蜗杆减速传递给丝杆，使丝杆进行正反向运动而带动摇臂升降。

本机工作台夹具可以前后移动，钻杆为直立上下移动。

本机主轴是由电机通过三角皮带传动。

本机冷却水是由自来水供给。

主要技术参数：

1、金刚石钻头：JR360#20--200mm

2、最大钻取深度：400mm

3、主电机功率：3KW

4、工进电机功率：1.5KW

5、钻进速度：0—50mm/min（变频可调）

6、工作时间：连续

7、体积：长宽高=11006501800mm

8、质量：380kg
