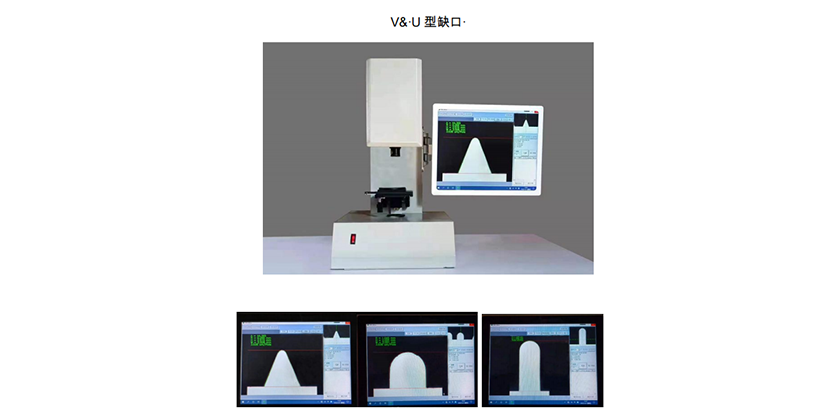

一、自动冲击试样缺口测量仪简介
自动冲击试样缺口测量仪，是我公司根据广大用户的实际需求，根据GB/T229-2020《金属材料 夏比摆锤冲击试验方法》、ISO 148-1 2009《金属材料夏比摆锤冲击试验机 第1部分：试验方法》、ASTM E23-2018，新研发的专用V2、U2、U3、U5型缺口加工检验的设备“自动冲击缺口测量仪”。
本测量仪是采用特有光学图像技术，通过远心镜头将产品轮廓缩小数十倍后传递至伍佰万像素高分辨率CCD相机上做数字化处理，再由强大计算能力的后台绘图测量软件完成按照预先编程指令快速抓取产品轮廓图，最后和以高像素相机微小像素点形成的标尺进行对比后计算出产品尺寸，精准测量V2、U2、U3、U5缺口尺寸，同时完成对尺寸公差的评价。
二、设备特点
1、快速测量：

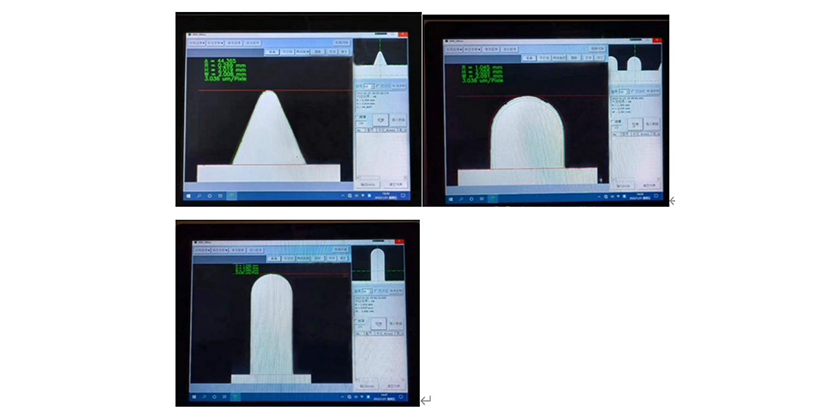

准确测量缺口角度、缺口深度、缺口底部半径、缺口底部高度、缺口对称面-试样纵轴夹角角度；
2、采集光学系统：
专用的光学采集系统，高精度识别能力；
3、自动判定
自动捕捉边缘，自动测量，自动进行判定，显示误差值，判定依据可以根据GB、ISO、ASTM、企业标准或自动判断条件来对测量结果自动判定
4、报告格式
可导入图片进行二次测量，用于仲裁或具有纷争的结果查询、二次测量；

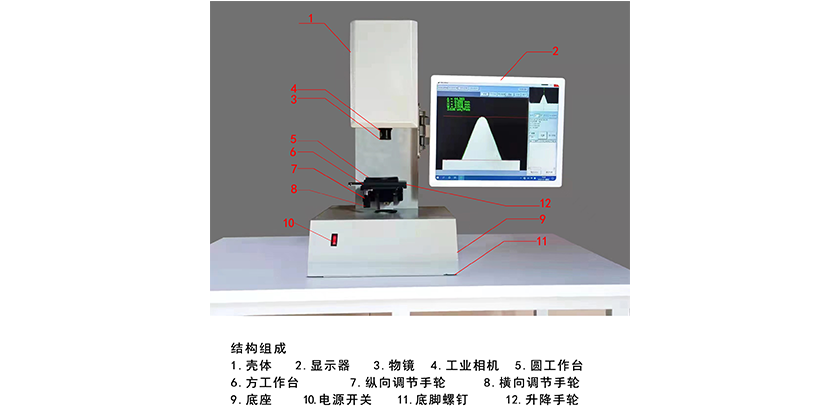

三、结构组成
四、主要技术参数
1、显示器尺寸 ：15寸
2、工作台尺寸 ：
方工作台尺寸：110×125mm
方工作台直径：90mm
工作台玻璃直径：70mm
3、工作台行程 ：
纵向：±10mm
横向：±10mm
升降：±12mm
4、工作台转动范围: 0～360°
5、摄像头采集像素：500万
物镜放大倍率： 2.5X
投影物镜放大倍率：20x
6、光源（LED）：12V 100W
7、电源： 220V 50Hz
8、主机外形尺寸：450×350×650mm
9、总重量： 26kg
10、使用环境要求：周围环境无腐蚀介质，无震动，无强电磁场干扰
