杯突试验机试验原理： 　　

将一个端部为球形的冲头对着一个被夹紧在垫模和压膜内的试样进行冲压形成一个凹痕，直到出现一条穿透裂纹，冲头位移测得的凹痕深度即为试验结果。 　　

试验设备： 可实现GB/T4156-2007《金属材料 薄板和薄带埃里克森杯突试验方法》，满足JJG 583-88、JB/T7408-94的要求，还采用了ASTME643-2008的标准，检验金属薄板和带材在试验过程中的 塑性变形性能。 　　

1、该杯突试验机采用了新型的 结构原理，为 伺服电机恒速度加载，可实现恒速率控制，由PC计算机控制冲压过程，冲压速度可无级调速、预先调定。（过去油缸油源加力无法实现恒速率控制）。 　　

2、夹紧力由 液压油源独立加载，夹紧力可调整， 数据同步显示、可独立标定。 　　

3、 测力装置已改过去 液压传感器为 轮辐式传感器，杯突值测量为 编码器测量，结合轮辐式传感器（直接测力）大大提高了 试验机测量杯突值的准确性和可靠性。 　　

4、杯突夹具更换方便、试样装卸简便，试样放入后，按自动按钮即可完成夹紧，试验参数可输入、更改，冲压过程全自动一键完成、无人为影响，可实现 闭环控制，冲压力值下降判断试样出现裂纹自动停车，同时易于观察试验过程，能更准确的判断出现裂纹瞬间的杯突值。试验数据计算机显示，并有峰值记忆功能，即大冲压力、杯突值等，实现试验结果的报表、存储、批次、曲线绘制等，变形高度自动记忆，一次试验结束可自动恢复到待试验状态。

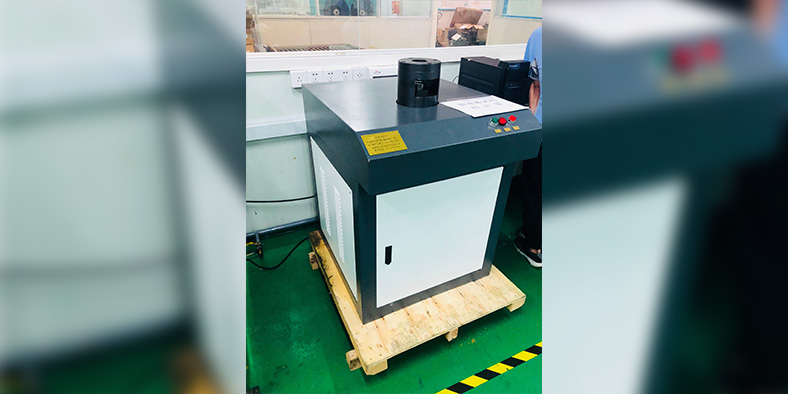

产品图片：

杯突试验机试验原理： 　　

将一个端部为球形的冲头对着一个被夹紧在垫模和压膜内的试样进行冲压形成一个凹痕，直到出现一条穿透裂纹，冲头位移测得的凹痕深度即为试验结果。 　　

试验设备： 可实现GB/T4156-2007《金属材料 薄板和薄带埃里克森杯突试验方法》，满足JJG 583-88、JB/T7408-94的要求，还采用了ASTME643-2008的标准，检验金属薄板和带材在试验过程中的 塑性变形性能。 　　

1、该杯突试验机采用了新型的 结构原理，为 伺服电机恒速度加载，可实现恒速率控制，由PC计算机控制冲压过程，冲压速度可无级调速、预先调定。（过去油缸油源加力无法实现恒速率控制）。 　　

2、夹紧力由 液压油源独立加载，夹紧力可调整， 数据同步显示、可独立标定。 　　

3、 测力装置已改过去 液压传感器为 轮辐式传感器，杯突值测量为 编码器测量，结合轮辐式传感器（直接测力）大大提高了 试验机测量杯突值的准确性和可靠性。 　　

4、杯突夹具更换方便、试样装卸简便，试样放入后，按自动按钮即可完成夹紧，试验参数可输入、更改，冲压过程全自动一键完成、无人为影响，可实现 闭环控制，冲压力值下降判断试样出现裂纹自动停车，同时易于观察试验过程，能更准确的判断出现裂纹瞬间的杯突值。试验数据计算机显示，并有峰值记忆功能，即大冲压力、杯突值等，实现试验结果的报表、存储、批次、曲线绘制等，变形高度自动记忆，一次试验结束可自动恢复到待试验状态。

产品图片：

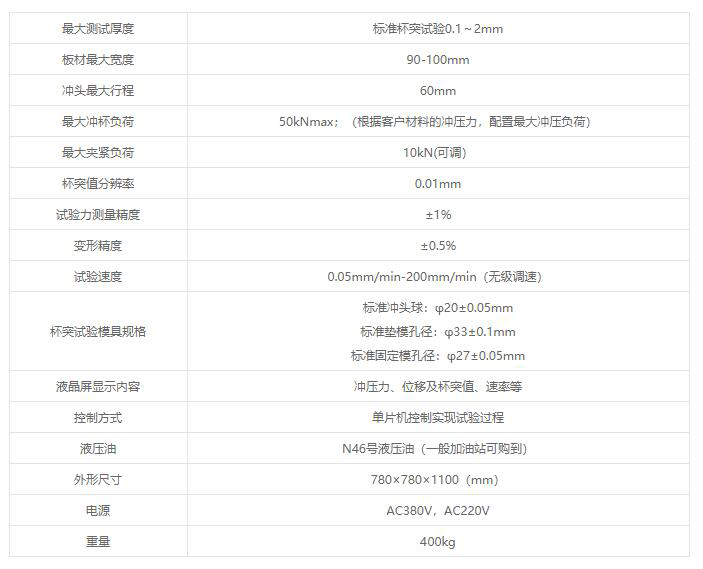

技术参数：
