板材成形试验机

板材成形试验机

  • 所属分类:杯突试验机
  • 浏览次数:
  • 发布日期:2020-10-24 09:21:52
  • 产品概述
  • 性能特点
  • 技术参数

板材成形试验机是对金属薄板和带材进行工艺性能试验的精密设备,可实现GB/T4156-2007《金属材料 薄板和薄带埃里克森杯突试验方法》,满足JJG 583-2010 JB/T7408-94的要求,还采用了ASTME643-2008的标准,检验金属薄板和带材在试验过程中的塑性变形性能。该机增加模具还可完成GB/T15825.3-2008、GB/T15825.4-2008、GB/T15825.6-2008《金属薄板成形性能与试样方法》中的金属薄板涨形、拉深、扩孔、锥杯等试验。

板材成形试验机采用机电液一体化设计,外观整洁、大方。

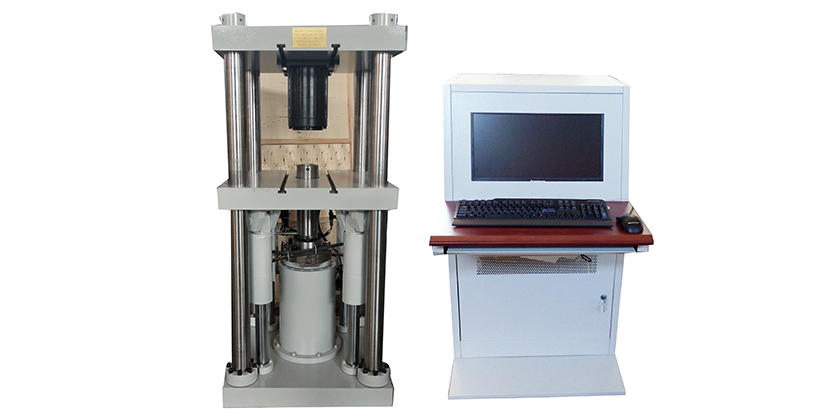

产品图片:

板材成形试验机



板材成形试验机是对金属薄板和带材进行工艺性能试验的精密设备,可实现GB/T4156-2007《金属材料 薄板和薄带埃里克森杯突试验方法》,满足JJG 583-2010 JB/T7408-94的要求,还采用了ASTME643-2008的标准,检验金属薄板和带材在试验过程中的塑性变形性能。该机增加模具还可完成GB/T15825.3-2008、GB/T15825.4-2008、GB/T15825.6-2008《金属薄板成形性能与试样方法》中的金属薄板涨形、拉深、扩孔、锥杯等试验。

板材成形试验机采用机电液一体化设计,外观整洁、大方。

产品图片:

板材成形试验机




标准配置:

1、杯突试验模具规格:
      标准冲头球:φ20±0.05mm
      标准垫模孔径:φ33±0.1mm
      标准固定模孔径:φ27±0.05mm
2、增配副件模具参数规格

凸模涨形模具(拉深试验模具)GB/T15825.3-2008(图号9000)

凸模

板厚

凹模内径



φ50mm

0.45-0.64mm

φ51.8mm

>0.64-0.91mm

φ52.56mm

>0.91-1.3mm

φ53.64mm

>1.3-1.86mm

φ55.20mm

>1.86-2.50mm

φ57mm

扩孔试验模具GB/T15825.4-2008(图号8100、8200、8300)

板厚

导销直径

凸模

凹摸内径

0.20-1.00mm

φ5mm

φ25mm

φ27 mm

1.00-2.00mm

Φ8mm

φ40mm

φ44 mm

2.00-4.00mm

Φ16.5mm

φ55mm

φ63 mm

锥杯试验模具GB/T15825.6-2008(图号6100、6200、6300、6400)

板厚

凸模

凹摸Dd

0.5-<0.80mm

φ12.70mm

Φ14.60mm

0.8-<1.00mm

φ17.46mm

Φ19.95mm

>1.00-2.00mm

φ26.99mm

Φ32.00mm

>2.00-4.00mm

φ20.64mm

Φ24.40mm
