WD-J系列微机控制脚手架扣件专用试验机

WD-J系列微机控制脚手架扣件专用试验机

  • 所属分类:脚手架扣件专用试验机
  • 浏览次数:
  • 发布日期:2020-07-29 18:49:50
  • 产品概述
  • 性能特点
  • 技术参数

产品简介:

微机控制脚手架扣件专用试验机按照GB/T15831-2006《钢管脚手架扣件》GB/T24911-2006《碗扣式钢管脚手架构件》试验方法进行设计。能够满足直角扣件、旋转扣件抗滑性能试验和抗破坏性能试验、直角扣件扭转刚度性能试验、对接扣件抗拉性能试验、底座抗压性能试验。

为了推广承插型盘扣式支架,济南普业联合建科院针对盘扣架推广过程中缺乏有效的检测设备,该试验机增加辅具还可完成承插型盘扣式钢管支架构件强度试验。符合JGT503-2016《承插型盘扣式钢管支架构件》。

盘扣架作为一种新型支架体系,具有搭设高度高,承受荷载大和稳定性好等特点,在工程实践中已经得到了大量运用,并取得了良好的效果。盘扣架具有很多优点,在经济性、安全性以及适应性等方面都明显优于传统的支架体系。

该机采用计算机控制、采集、分析和处理试验数据,绘制应力-应变、力-时间、应力-位移等曲线,并可打印试验报告;该机使用新控制技术,通过交流数字控制器,控制伺服马达带动减速机,使两副高精度杠移动试台,试台能以0.05~200mm/min速度运行。在测力源上使用高精度轮辐式传感器,其精度达到1%,灵敏度高,整个系统达到1级精度;配备主流品牌商用计算机作为控制机,进行试验参数的设定、工作状态控制、数据采集、处理分析、显示及打印试验结果等;在测量控制系统上配置SMART TEST控制系统。
WD-J系列电子拉力试验机按照GB/T16491-2008《电子式万能试验机》国标制造,产品质量完全符合GB/T12160-2002、GB/T16825-1997、GB/T228.1-2010、GB/T15831-2006《钢管脚手架扣件》GB/T24911-2006《碗扣式钢管脚手架构件》等国标要求。

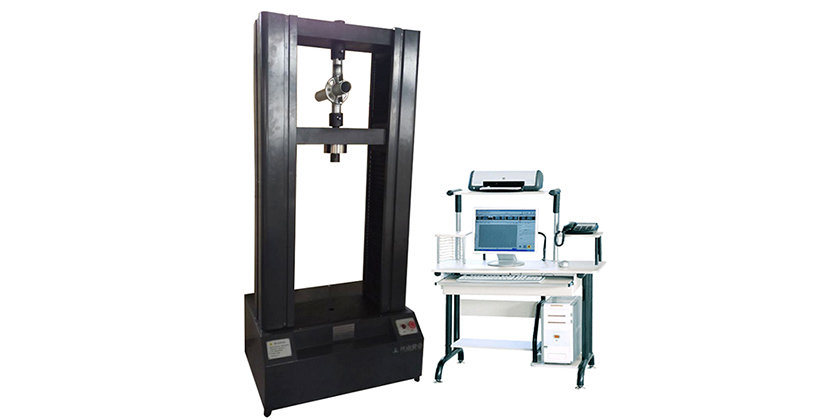

产品图片:

WD-J系列微机控制脚手架扣件专用试验机

功能特点:

1、用户界面支持Win7,实时曲线显示,报表、曲线处理,曲线图像化,软件结构模块化,数据的存储和处理基于MS-ACCESS 数据库,便于与OFFICE 等办公软件连接。





2、拥有强大的试验管理功能,试验单位可根据需求任意设定。

3、可根据不同用户的标准需求添加相应的试验方案,试验时只要选择相应的试验方案,即可根据标准要求完成试验,并输出满足标准要求的试验报告。

4、试验过程及设备状态实时显示,如:设备运行状态、程序控制运行步骤、引伸计切换切换提示完成等。


5、强大的曲线分析功能

可选择负荷-变形、负荷-时间等多种曲线,实时显示其中一种或多种。同组试样的曲线可使用不同颜色迭加对比,遍历曲线,试验曲线上的任意段可进行局部放大分析,并且支持在试验曲线上显示和标注各特征点,还可以在曲线上自动或手动取点进行对比分析,标注了特征点的曲线亦可以在试验报告中打印输出。


6、Smarttest软件可设置自动判断,在试样屈服结束后将变形切换为位移采集,并在操作界面提醒用户“变形切换结束,可以去掉引伸计”。

7、自动返回:移动横梁可自动返回试验初始位置。

8、自动校准:负荷、伸长可按所加标准值自动标定。

9、量程模式:全量程不分档。
      1)模块单元:多种附件灵活互换,模块化的电气硬件便于功能扩展和维修;
      2)自动切换:试验过程中显示曲线根据试验力和变形量大小自动变换量程。

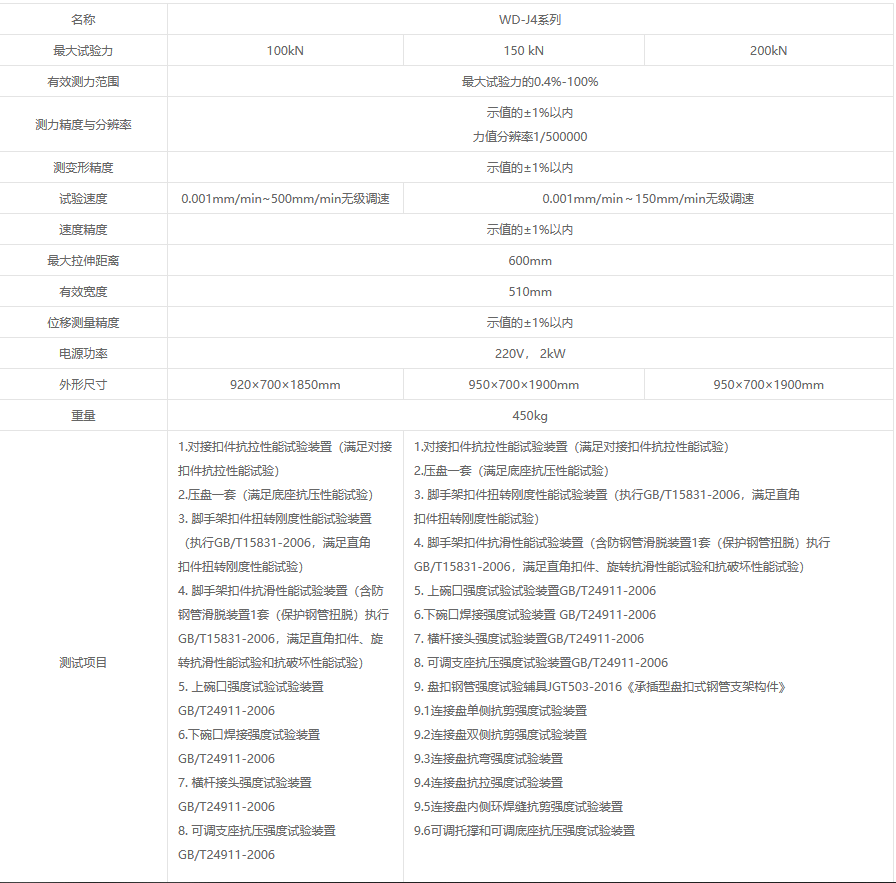

技术参数:

WD-J系列微机控制脚手架扣件专用试验机
