YZW-30A微机控制电子式岩石直剪仪

YZW-30A微机控制电子式岩石直剪仪

  • 所属分类:岩石直剪仪
  • 浏览次数:
  • 发布日期:2020-08-20 17:58:23
  • 产品概述
  • 性能特点
  • 技术参数

产品简介:

YZW-30A系列微机控制电子式岩石直剪仪依据国家行业标准(SL264-2001)《水利水电工程岩石试验规程》,(JTG E41-2005)《公路工程岩石试验规程》的规定而研制的,该试验机在国内外现有产品基础上,采用双路交流伺服电机驱动技术(国内原创)、传感器技术、微机控制和软件处理技术开发的新一代岩石和混凝土类试验设备,可用于岩石结构面(如节理面、层里面、片里面、辟裂面等位置)、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验,以及混凝土与其他材料结合面抗剪断强度试验。该试验设备充分听取了工程应用部门和科研部门的意见,克服了传统电液伺服驱动的不平稳、漏油和故障率高且难以排除的缺点,本机结构紧凑、样式美观,维护简单、操作方便,整个试验过程可用微机在Win7下自动控制;属国内创,提高了试验精度!

YZW-30A微机控制电子式岩石直剪仪

采用交流伺服加载负荷,法向保载更精准,更稳定,更平滑

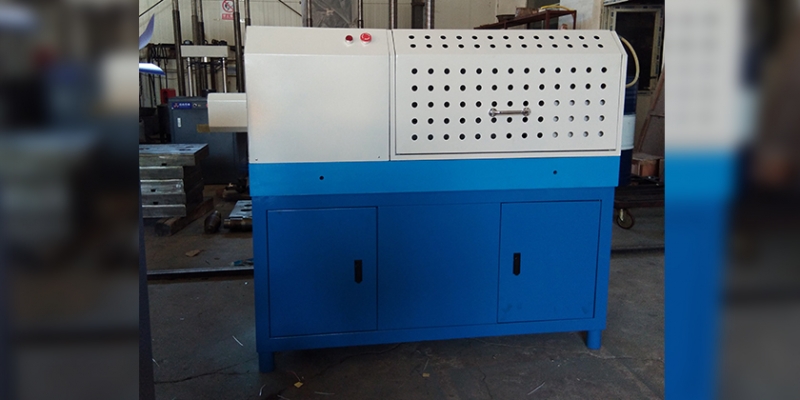

产品图片:

YZW-30A微机控制电子式岩石直剪仪


产品简介:

YZW-30A系列微机控制电子式岩石直剪仪依据国家行业标准(SL264-2001)《水利水电工程岩石试验规程》,(JTG E41-2005)《公路工程岩石试验规程》的规定而研制的,该试验机在国内外现有产品基础上,采用双路交流伺服电机驱动技术(国内创)、传感器技术、微机控制和软件处理技术开发的新一代岩石和混凝土类试验设备,可用于岩石结构面(如节理面、层里面、片里面、辟裂面等位置)、岩石本身及混凝土或砂浆与岩石胶结面的直剪试验,以及混凝土与其他材料结合面抗剪断强度试验。该试验设备充分听取了工程应用部门和科研部门的意见,克服了传统电液伺服驱动的不平稳、漏油和故障率高且难以排除的缺点,本机结构紧凑、样式美观,维护简单、操作方便,整个试验过程可用微机在Win7下自动控制;属国内创,提高了试验精度!

YZW-30A微机控制电子式岩石直剪仪

采用交流伺服加载负荷,法向保载更精准,更稳定,更平滑

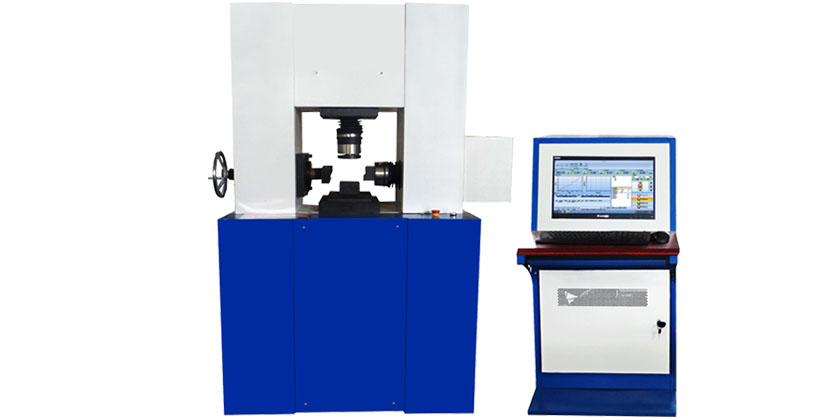

产品图片:

YZW-30A微机控制电子式岩石直剪仪




技术参数:

1、法向载荷P:6~300kN(2-100%FS)

2、法向过载保护:超满负荷2%

3、法向工作行程S:0~100mm

4、横向载荷Q:6~300kN(2-100%FS)

5、横向过载保护:超满负荷2%

6、横向工作行程S:0~150mm

7、法向空间 : ≤450mm

8、横向空间 : ≤200mm

9、 力控速率调节范围:0.005~5%FS/s

       力控速率控制精度:

       速率<0.05%FS/s 时,为设定值的±2%以内,

       速率≥0.05%FS/s 时,为设定值的±0.5%以内;

10、变形速率调节范围:0.005~5%FS/s

         变形速率控制精度:

         速率<0.05%FS/s 时,为设定值的±2%以内,

         速率≥0.05%FS/s 时,为设定值的±0.5%以内;

11、位移速率调节范围:0.001~50mm/min

         位移速率控制精度:

         速率<0.5mm/min 时,为设定值的±1%以内,

         速率≥0.5mm/min 时,为设定值的±0.2%以内。

12、剪切载荷速度V:0.01kN/s~30kN/s(可调)

13、载荷指示精度:±1%

14、载荷示值分辨率:最大试验力的1/500000

15、位移测量精度:±1%

16、位移分辨率:0.005μm

17、变形测量误差:±1%

18、变形分辨力:最大变形的1/500000

19、变形测量范围:2-100%FS

20、加载方式:双路交流伺服电机加载闭环控制。

21、直剪盒θ50X50mm(可根据用户要求定制)

22、电机功率:1.5KW

23、工作电压:~220V

24、整机重量:900kg

25、外形尺寸:1100x702x1800mm
