万能试验机的变形测量工作原理

2020-11-19 10:55:19

次

试验机变形测量是指通过试验机测量材料位移，变形的测量系统。

变形测量系统的变形放大器单元是试验机的主要组成部分之一，它的主要功能是把传感器产生的微弱信号加以放大，处理后送到数显表或者计算机，从而把试样所承受的变形值记录或显示出来。

现在大多数变形单元采用单芯片24位超低噪声模数转换器，此芯片集信号放大，A/D转换于一身。由于本套变形单元具有以单芯片为核心，外围电路少的特点，因此本系统具有精度高，稳定性能好，线性误差小，抗干扰能力强等特点。合理的设计，良好的工艺布局使放大器稳定性极好。

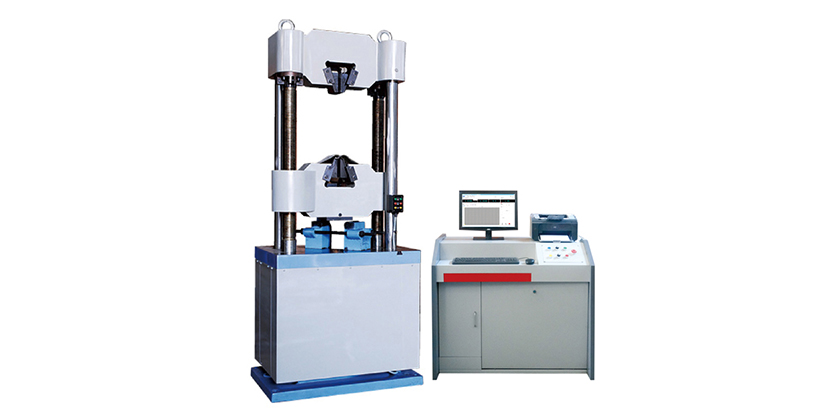

万能试验机

它与放大器相联的单片计算机单元，作为主机的心脏，负责整机的放大器量程变换、数据采集、数据传输、试验方式选择及液晶显示，直读的数字量化，同时可以把这些数据通过RS232口输出，通过RS232口也可以接受其它设备的指令。由于采用单片计算机控制，本单元具有自动调零的功能，调零时，只需在主界面按清零键即可全程自动清零，清零时间极短。

变形测量工作原理：

应变式引伸计是由弹性元件和粘贴在它上的应变片组成的，当引伸计移动臂受力时，引起弹性体变形并使粘贴在它上面的应变片电阻值发生变化，原来平衡的电桥失去平衡输出一个正比于变形的电压信号输出，由于引伸计输出的电信号极其微弱，必须经放大后才能达到要求的值，这个工作由完全由A/D转换器放大和转换，然后送到单片计算机进行处理，以直读的方式进行显示，同时通过RS232传输到计算机，进行数据处理。

试验机的变形测量是试验机测控系统比较重要的组成部分，是试验机关键技术环节。选用可靠性高，稳定性强的变形测量仪器是值得用户考虑的因素之一。
