板材成形试验机采用伺服电机驱动减速机，然后带动同步齿形带及滚珠丝杠进行加载，加载平稳，加载负荷实时测量，便于判断裂纹出现的瞬间。夹紧力由液压油源独立加载，夹紧力可调整，传感器直接测力，数据同步显示、可独立标定。夹紧后通过同步传动组件，带动伺服冲压系统同步向上，冲压系统自动冲压，位移测量系统同步自动测量板材变形值，当试样出现裂纹时，测量系统自动显示杯突值。杯突夹具为可打开式结构，便于观察板材是否出现裂纹。杯突夹具压模结构采用球窝自动调心结构，以保证试样夹紧时试样夹紧力受力均匀。

适合标准：

板料成形试验机可选配BVE三位全场应变测量系统，板材（料）成形试验机可用于成形极限曲线FLC测定。产品符合GB4156-2007、GB/T24171.1、GB/T 24171.2、 GB15825.3标准。

输出接口：①USB连接PC接口

监控方式：①主机自带人机界面，可独立监控实验过程 ②也可通过USB接口与电脑联机、通过软件联机控制并采集拉伸位移曲线

试验停机方式：①自动停机：传感器感应到冲模拉伸力急速下降，板材屈服极限判断自动停机，可以根据拉伸力下降比例停机，也可以设定下降的时间②手动停机：观察到裂纹出现，立即停机 ③可以设定拉伸位移即停机。预留水冷环安装接口，用于扩展压边模具加热装置。系统带缓冲启动刹车保护装置，启动、停机平稳，环保节能设计，能效比高。拉伸起始信号输出电平信号接口，用于触发光学测量系统，默认GOM在线测量系列

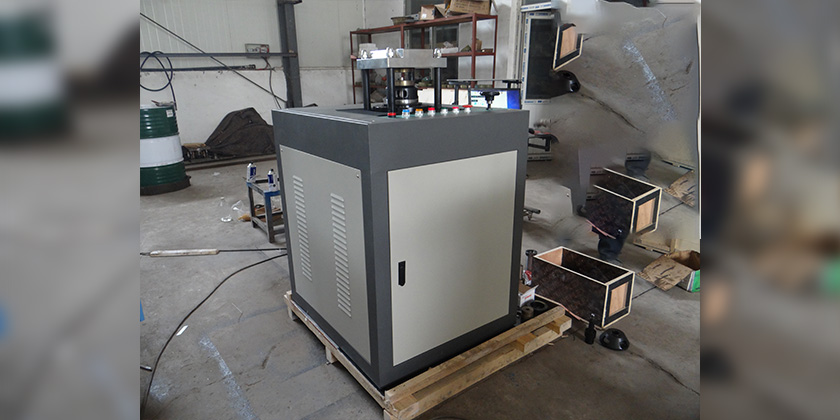

产品图片：

板材成形试验机采用伺服电机驱动减速机，然后带动同步齿形带及滚珠丝杠进行加载，加载平稳，加载负荷实时测量，便于判断裂纹出现的瞬间。夹紧力由液压油源独立加载，夹紧力可调整，传感器直接测力，数据同步显示、可独立标定。夹紧后通过同步传动组件，带动伺服冲压系统同步向上，冲压系统自动冲压，位移测量系统同步自动测量板材变形值，当试样出现裂纹时，测量系统自动显示杯突值。杯突夹具为可打开式结构，便于观察板材是否出现裂纹。杯突夹具压模结构采用球窝自动调心结构，以保证试样夹紧时试样夹紧力受力均匀。

适合标准：

板料成形试验机可选配BVE三位全场应变测量系统，板材（料）成形试验机可用于成形极限曲线FLC测定。产品符合GB4156-2007、GB/T24171.1、GB/T 24171.2、 GB15825.3标准。

输出接口：①USB连接PC接口

监控方式：①主机自带人机界面，可独立监控实验过程 ②也可通过USB接口与电脑联机、通过软件联机控制并采集拉伸位移曲线

试验停机方式：①自动停机：传感器感应到冲模拉伸力急速下降，板材屈服极限判断自动停机，可以根据拉伸力下降比例停机，也可以设定下降的时间②手动停机：观察到裂纹出现，立即停机 ③可以设定拉伸位移即停机。预留水冷环安装接口，用于扩展压边模具加热装置。系统带缓冲启动刹车保护装置，启动、停机平稳，环保节能设计，能效比高。拉伸起始信号输出电平信号接口，用于触发光学测量系统，默认GOM在线测量系列

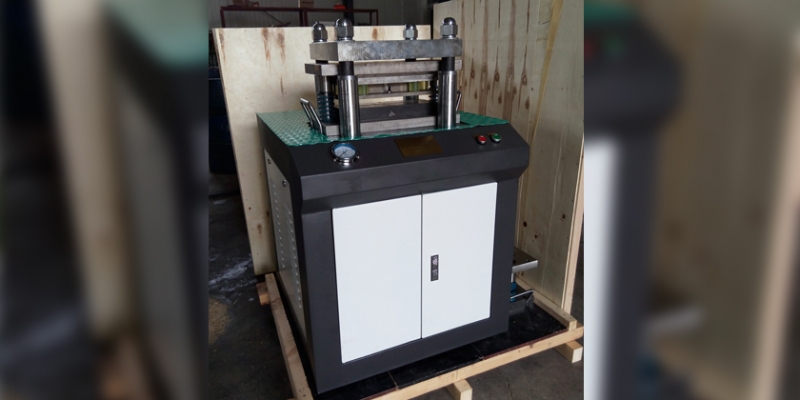

产品图片：

技术指标：

杯突示值误差 0.01mm

试验力 ≤300kN

夹紧力 300kN

夹紧力相对误差 ±2%

试验力测量范围 2%～100%

试验力示值准确度 ±1%

位移分辨率 0.002mm

冲压行程 120mm

夹紧行程 40mm

冲压速度 130mm/min

板材宽度 ≤200mm

电源 3.7kW/AC380V/50Hz

主机外形尺寸 930mmx1260mmx1400mm

重量 约1800kg。
