WD-J6305微机控制脚手架扣件专用试验机

WD-J6305微机控制脚手架扣件专用试验机

  • 所属分类:脚手架扣件专用试验机
  • 浏览次数:
  • 发布日期:2020-10-31 18:00:20
  • 产品概述
  • 性能特点
  • 技术参数

技术说明及使用范围

1.微机控制脚手架扣件专用试验机按照GB15831-2006《钢管脚手架扣件》、GB51210-2016《建筑施工脚手架安全技术统一标准》试验方法进行设计。满足GB/T24911-2010《碗扣式钢管脚手架结构力学性能试验方法》、JGT503-2016《承插型盘扣式钢管支架构件》,能够完成直角扣件、旋转扣件抗滑性能试验和抗破坏性能试验、直角扣件扭转刚度性能试验、对接扣件抗拉性能试验、底座抗压性能试验。

为了推广承插型盘扣式支架,济南普业联合建科院针对盘扣架推广过程中缺乏有效的检测设备,该试验机增加辅具还可完成承插型盘扣式钢管支架构件强度试验。

盘扣架作为一种新型支架体系,具有搭设高度高,承受荷载大和稳定性好等特点,在工程实践中已经得到了大量运用,并取得了良好的效果。盘扣架具有很多优点,在经济性、安全性以及适应性等方面都明显优于传统的支架体系。

2.该机采用计算机控制、采集、分析和处理试验数据,绘制应力-应变、力-时间、应力-位移等曲线,并可打印试验报告;该机使用新控制技术,通过交流数字控制器,控制伺服马达带动减速机,使两副高精度丝杠移动试台,试台能以0.001~200mm/min速度运行。在测力源上使用高精度轮辐式传感器,其精度达到1%,灵敏度高,整个系统达到1级精度;配备主流品牌商用计算机作为控制机,进行试验参数的设定、工作状态控制、数据采集、处理分析、显示及打印试验结果等;在测量控制系统上配置SMART TEST控制系统。

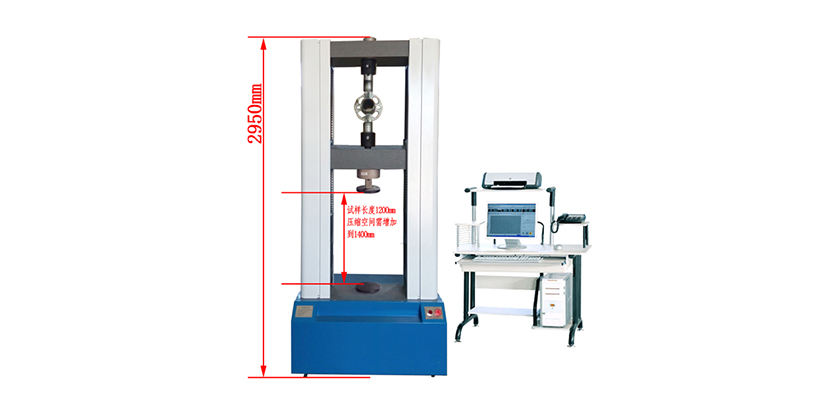

产品图片:

WD-J6305微机控制脚手架扣件专用试验机

附具(可根据客户需求配置)

1.对接扣件抗拉性能试验装置(满足GB51210对接扣件抗拉性能试验)

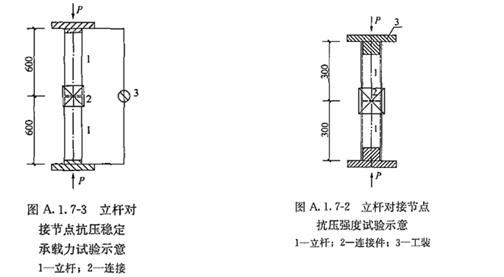

2.压盘一套(满足底座抗压性能试验,满足GB51210抗压强度机抗压稳定承载力试验)

3. 脚手架扣件扭转刚度性能试验装置(执行GB/T15831-2006,满足直角扣件扭转刚度性能试验)

4. 脚手架扣件抗滑性能试验装置(含防钢管滑脱装置1套(保护钢管扭脱)执行GB/T15831-2006,满足直角扣件、旋转抗滑性能试验和抗破坏性能试验)

5. 上碗口强度试验试验装置GB/T24911-2006

6.下碗口焊接强度试验装置 GB/T24911-2006

7. 横杆接头强度试验装置GB/T24911-2006

8. 可调支座抗压强度试验装置GB/T24911-2006 ,GB51210-2016

9. 盘扣钢管强度试验辅具JGT503-2016《承插型盘扣式钢管支架构件》

9.1连接盘单侧抗剪强度试验装置

9.2连接盘双侧抗剪强度试验装置

9.3连接盘抗弯强度试验装置

9.4连接盘抗拉强度试验装置

9.5连接盘内侧环焊缝抗剪强度试验装置

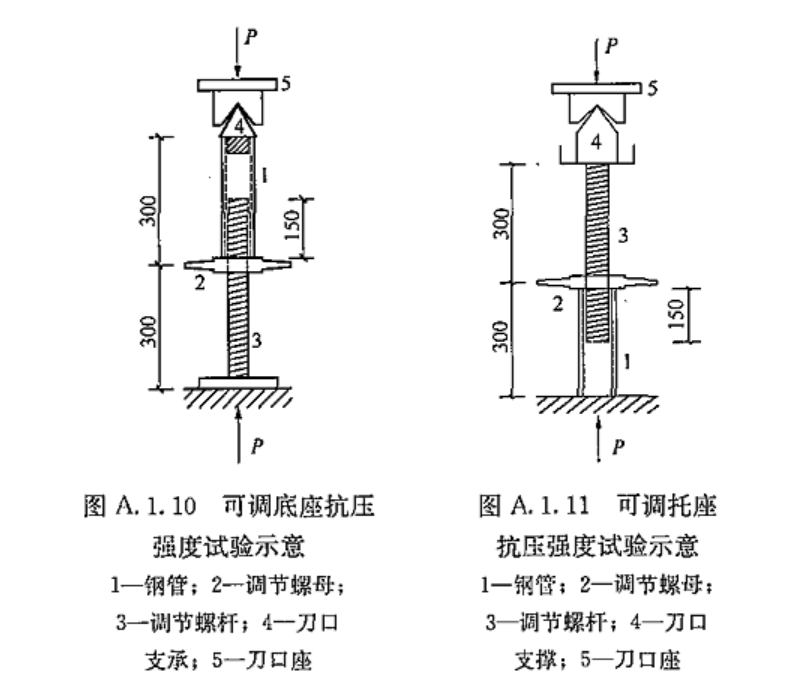

9.6可调托撑和可调底座抗压强度试验装置

功能特点

1、用户界面支持Win7,实时曲线显示,报表、曲线处理,曲线图像化,软件结构模块化,数据的存储和处理基于MS-ACCESS 数据库,便于与OFFICE 等办公软件连接。




2、拥有强大的试验管理功能,试验单位可根据需求任意设定。
3、可根据不同用户的标准需求添加相应的试验方案,试验时只要选择相应的试验方案,即可根据标准要求完成试验,并输出满足标准要求的试验报告。
4、试验过程及设备状态实时显示,如:设备运行状态、程序控制运行步骤、引伸计切换切换提示完成等。

5、强大的曲线分析功能
可选择负荷-变形、负荷-时间等多种曲线,实时显示其中一种或多种。同组试样的曲线可使用不同颜色迭加对比,遍历曲线,试验曲线上的任意段可进行局部放大分析,并且支持在试验曲线上显示和标注各特征点,还可以在曲线上自动或手动取点进行对比分析,标注了特征点的曲线亦可以在试验报告中打印输出。

6、Smarttest软件可设置自动判断,在试样屈服结束后将变形切换为位移采集,并在操作界面提醒用户“变形切换结束,可以去掉引伸计”。
7、自动返回:移动横梁可自动返回试验初始位置。
8、自动校准:负荷、伸长可按所加标准值自动标定。
9、量程模式:全量程不分档。
      1)模块单元:多种附件灵活互换,模块化的电气硬件便于功能扩展和维修;
      2)自动切换:试验过程中显示曲线根据试验力和变形量大小自动变换量程

技术(测量)参数

1.规格:WD-J6305;
2.精度等级:1级;
3.最大负荷:300KN;
4.有效测力范围:4~300kN;
5.测力精度 :示值的±1%以内;
6. 试验力示值分辨率:最大试验力的1/500000
7. 变形测量误差:示值的±0.5%以内
8. 变形分辨力:最大变形的1/500000
9.位移速度控制范围:0.001mm/min ~ 200mm/min无级调速
9. 位移示值误差:示值的±0.5%以内
10. 位移分辨率:0.05μm
其它参数:
1.有效试验宽度:550mm;
2. 有效拉伸空间:800mm;
3. 有效压缩空间:1400mm;
4.试台安全装置:电子限位保护;
5.试台返回:手动可以最高速度返回试验初始位置,自动可在试验结束后自动返回;
6.超载保护:超过最大负荷10%时自动保护;
7.漏电保护:漏电自动保护。
8.电机:AC220V±10%  1.0KW;
9.主机尺寸:1040×610×2950mm;
10.主机重量:约1000kg.
