WDW-05T微机控制高低温电子万能试验机

WDW-05T微机控制高低温电子万能试验机

  • 所属分类:微机控制电子万能试验机
  • 浏览次数:
  • 发布日期:2020-08-21 10:32:45
  • 产品概述
  • 性能特点
  • 技术参数

产品简介:

WDW-05T型微机控制高低温电子万能试验机是专门针对高等院校、科研院所、生产厂家而设计的新一代双空间微机全闭环控制操作的电子万能试验机

产品详情:

试验机主机与辅具的设计借鉴了国外的尖端技术,外形美观,操作方便,性能稳定可靠。计算机系统通过控制器,经调速系统控制交流伺服电机转动,经减速系统减速后通过精密丝杠副带动移动横梁上升、下降,完成试样的拉伸、压缩、弯曲、剪切等多种力学性能试验,无污染、噪音低,效率高,具有非常宽的调速范围和横梁移动距离,另外可配置种类繁多的试验附具,在金属、非金属、复合材料及制品的力学性能试验方面,具有非常广阔的应用前景。该机广泛应用于建筑建材、航空航天、机械制造、电线电缆、橡胶塑料、纺织、家电等行业的材料检验分析,是科研院校、大专院校、工矿企业、技术监督、商检仲裁等部门的理想测试设备。

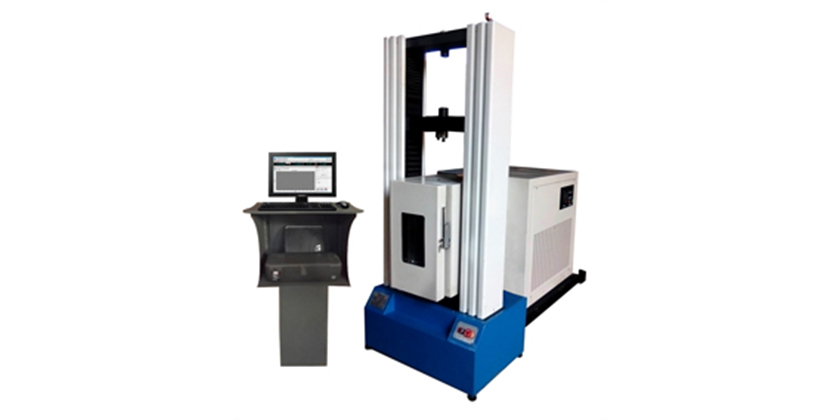

产品图片:

WDW-05T微机控制高低温电子万能试验机


主要功能及特点

       (一)试验机主机部分

1、主机:

1.1 该机采用高强度门式单空间结构;(下空间完成拉、压试验)。

1.2 调速系统采用交流伺服调速系统及伺服电机,性能稳定可靠,具有过流、过压、过载等保护装置。调速范围可达0.01~500mm/min。

1.3 传动部分采用圆弧同步齿形带传动,带动进口精密滚珠丝杠副,传动平稳,噪音低,传动效率高。

2、控制系统、操作软件及数据处理系统

2.1 计算机控制系统为全闭环控制操作,具有集成度高、性能稳定、调整方便等优点。可以对实验数据进行实时采集,对实验特性曲线实现实时动态显示,试验数据文件能以Access常用数据库或大型数据库的方式保存,方便实现客户的资源共享及网络管理,以及用户的再分析。对于用户自定义的各种word报表,该软件可轻松实现访问,解决了不同用户或同一用户在不同时期对试验报表有不同需要的难题。该软件可处理试验力、位移、时间的原始数据及由此派生的曲线。

2.2 保护功能:该机具有软件和机械两种限位保护方式,超过负荷自动停机的比例可动态设定;具有过流、过压、过载等多种保护功能。

2.3 对于负荷通道可实现自动标示,直观方便。还可实现分段标定,这样充分解决了各个传感器线性度不好的问题。

2.4 批量试验可实现曲线的分层次显示,曲线自动跟随。

2.5 该软件可实现用户自定义的速度设定,速度的计算机调整。还可实现高精度的速度标定,随时调整速度档位和编码。

2.6 监测试验过程:对试验过程中的试验力、位移、曲线等多种参数可实现实时显示。

2.7 软件权限分级管理功能:为了提高软件及数据的安全性,该软件可以通过设置不同的密码保护来实现分权限管理功能。

2.8 结果再现功能:试验操作完成并存盘后,可根据用户需要在以后任意时间打开并对试验数据进行再分析。

2.9 可根据用户需要选择负荷~时间、负荷~位移、位移~时间等曲线来进行试验及数据显示、存储、分析及打印。

2.10曲线逐点遍历功能:可通过鼠标在曲线上点击力与变形值,以求得每一点的各种参量。

2.11结果对比功能:可以同时观察多个试验曲线,并可通过多个曲线的叠加、局部放大来实现待分析样品特性的比对。

2.12力接口:力通道接口及试验软件可根据用户需要配备各种传感器,并能进行标定、修改参数及正常试验。

2.13数据采样频率:可根据用户试验要求选择高速采样频率。

3、特殊附具:除配有标准附具外,也可根据用户需要配备特殊附具(如土工布、铝箔、纸张、塑料橡胶等)。

(二)-60℃~﹢250℃(恒温250℃)高低温环境箱箱部分(可移动式)

高低温环境箱箱可用于各种金属、非金属材料(橡胶、塑料等)在低温环境下的力学性能试验,可与电子万能试验机液压万能试验机,电液伺服试验机,蠕变持久试验机等配套使用。

该系统采用加热与压缩机制冷平衡、加热功率受控制器控制,工作原理是控制器通过温度传感器检测的温度值与控制器设定值比较,经过一系列运算后,调节加热固态继电器的通断时间,从而达到调节加热功率的目的。能够确保环境箱恒温区内,温度任意设定并可保持高精度温度。本低温箱采用压缩机制冷便于维护。具有降温速度快,箱内温度均匀稳定,使用方便等优点。避免了使用液氮制冷,损耗液氮的弊端。

        技术参数:

(一)主机部分主要技术指标:

1、试验力:    5—50KN(可根据用要求标定试验力)

2、测 量 范 围:   试验力的1%~100%

3、试验机精度级别:1级

4、试验力准确度:  优于示值的±1%

5、横梁位移测量:  分辨率为0.01mm

6、变形准确度:    优于示值的±1%

7、调 速 范 围:   0.01-500mm/min

8、试验宽度:   400mm

9、中横梁垂直行程:1000mm

10、变形示值误差极限:  示值的±1%以内

11、变形分辨率:      0.01mm

12、变形速率控制精度:
         速率<0.05%FS时为±2%设定值
         速率≥0.05%FS时为±1%设定值

13、位移速率控制精度:
         速率<0.01mm/min时,设定值的±1%
         速率≥0.01mm/min时,设定值的±0.5%内

14、恒力、恒变形、恒位移控制范围:   0.5%~100%FS

15、恒力、恒变形、恒位移控制精度:  设定值<10%FS时,设定值的±1%以内   设定值≥10%FS时,设定值的±0.1%以内

16、主机形式:   门式框架结构

17、主机尺寸:   920×700×1850mm

18、 重量:   500Kg

19、 工作环境:   室温~45℃,湿度20%~80%

(二)高低温环境箱部分技术指标:

1、工作温度范围:-60~-250℃(恒温250℃,其它温度可定制))

2、恒温区长(mm):  200    (需超长恒温区可协商)

3、温度精度: ±2

4、控温器:采用AI人工智能高精度工业调节器

5、高低温箱结构:箱式

6、控温范围:-60~-250℃

7、温度波动度≤±1℃

8、高低温箱控制段数:一段(箱内空气内循环)

9、低温箱内有效尺寸(mm):240x400 x400 (宽深高)

10、低温箱外形尺寸(mm):380×600×600(宽深高)
