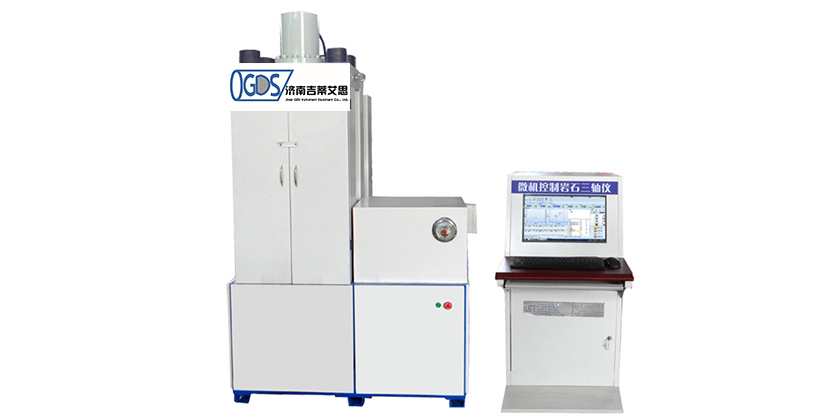

岩石三轴仪主要由高刚度（中刚度）主机、压力自平衡式三轴压力室、增压器、伺服液压源、伺服阀、空气压缩机组、测控系统、计算机系统等部分组成。

1. 高刚度主机主机为门型框架式高刚度结构。工作油缸放置在框架的下横梁中部，两侧配置轨道，方便三轴压力室安装和拆卸。框架上横梁中部安装球面压板，可自动调心，使压板与压缩杆端部紧密接触。

2. 压力自平衡式三轴压力室压力室采用压力自平衡技术。采用高强度合金结构钢制成，各压盘及传压活塞杆采用轴承钢经过热处理及精密加工而成。压力室放置在移动小车上，可沿轨道移动，装卸试样方便。

增压器是将系统的工作油液经过压力放大后而输出的超高压油源，超高压油液供给三轴压力室。做为侧向压力（即围压）。

伺服液压源伺服液压源由高压柱塞泵组、溢流阀、精密滤油器、温度传感器、冷却器等组成的伺服油路系统及围压增压系统等部分组合而成。

排液总成，排除压力室内介质。

微机控制电液伺服岩石三轴仪中的测量控制系统由轴向力传感器、围压传感器、轴向变形传感器、径向变形传感器、位移传感器、全数字式测控器、伺服阀等部分组成。

主要用途

对岩石试样进行三轴试验，研究在工程建筑物荷载作用下基岩或围岩工程性状。为工程地质评价和工程建筑设计提供可靠资料。

主要技术参数

1、试样尺寸：Φ50mm×H100mm

2、轴向力：≤100t(液压)，传感器量测，精度误差0.2%F.S

3、围压：≤0~30MPa(液压)，传感器量测，精度误差0.2%F.S

4、轴向行程：0~100mm，位移传感器量测，精度误差0.2%F.S

5、试样径向变形：应变片测量，精度误差1%F.S

6、全部试验数据由微机数据采集系统进行自动数据采集和存储。
