YAW-30T微机控制岩石弹性模量试验机

YAW-30T微机控制岩石弹性模量试验机

  • 所属分类:岩石多功能试验机
  • 浏览次数:
  • 发布日期:2020-07-29 16:51:32
  • 产品概述
  • 性能特点
  • 技术参数

技术说明及使用范围:

1、该机主要用于测定岩石力学性能试验:岩石抗拉(采用巴西劈裂圆盘试验)软岩的单轴压力试验;还可完成岩石单轴压缩变形和压缩强度试验,测定岩石弹性模量,泊松比,抗压强度等力学参数。该试验仪器具有方便、经济、迅速等优点的多功能科学测试仪器,可用于煤矿、地质、水工、交通、建筑等工程单位作岩力学性能试验。

2、主机采用高强度框架结构,整机结构紧凑、布局合理.控制单元采用交流伺服调速系统,控制高精度、高频响交流伺服电机,驱动精密低噪音减速机,带动精密滚珠丝杠副进行试验,可实现试验速度的大范围调节(0.2—50mm/min),试验过程平稳。试验数据可任意存取,并可实现数据和曲线的再分析,局部放大和数据、试样、环境、测试条件再编辑,并打印出完整的试验报告和曲线。

3、本系列产品全面符合GB/T16491-2008《电子式万能试验机》JJF1103-2003《万能试验机计算机数据采集系统评定》、JJG139-1999《拉力、压力和万能试验机的检定规程》的要求,可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求,完成岩石单轴压力强度试验。

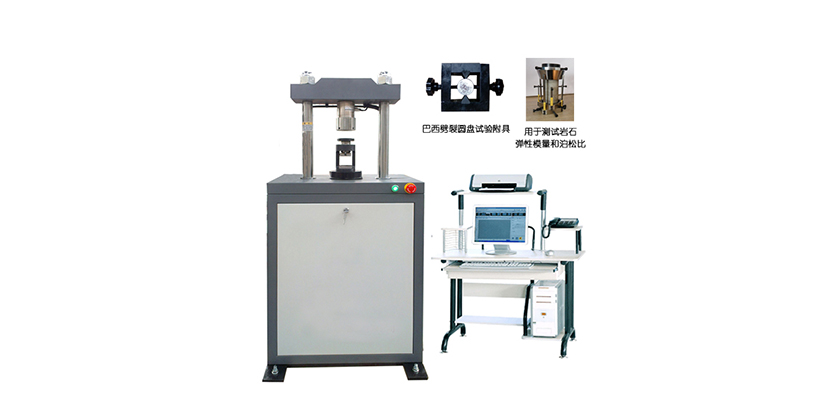

产品图片:



YAW-30T微机控制岩石弹性模量试验机

技术说明及使用范围:

1、该机主要用于测定岩石力学性能试验:岩石抗拉(采用巴西劈裂圆盘试验)软岩的单轴压力试验;还可完成岩石单轴压缩变形和压缩强度试验,测定岩石弹性模量,泊松比,抗压强度等力学参数。该试验仪器具有方便、经济、迅速等优点的多功能科学测试仪器,可用于煤矿、地质、水工、交通、建筑等工程单位作岩力学性能试验。

2、主机采用高强度框架结构,整机结构紧凑、布局合理.控制单元采用交流伺服调速系统,控制高精度、高频响交流伺服电机,驱动精密低噪音减速机,带动精密滚珠丝杠副进行试验,可实现试验速度的大范围调节(0.2—50mm/min),试验过程平稳。试验数据可任意存取,并可实现数据和曲线的再分析,局部放大和数据、试样、环境、测试条件再编辑,并打印出完整的试验报告和曲线。

3、本系列产品全面符合GB/T16491-2008《电子式万能试验机》JJF1103-2003《万能试验机计算机数据采集系统评定》、JJG139-1999《拉力、压力和万能试验机的检定规程》的要求,可按照GB/T50266-2013《工程岩体试验方法标准》等标准的要求,完成岩石单轴压力强度试验。

产品图片:



YAW-30T微机控制岩石弹性模量试验机

功能及技术参数:

1、主机:规格型号:YAW-30T

2、试验力测量:

      A.试验力测量范围:300kN;

      B.试验力示值精度:≤显示值的±1%;

      C.试验力测量分辨率:0.005%FS。

3、位移测量:

      A.光电编码器测量行程;。

      B.位移示值相对误差:±1%;

      C.位移测量分辨率:0.005mm。

          位移值显示:计算机屏幕显示直读数

4、速度控制:

      A.载荷等速率控制范围:0.05-8.0kN/S;

          等速率控制精度:±5%;

      B.试验速度控制范围:0.05-50mm/min。

5、承压板尺寸:∮150 mm。

6、压缩空间:200mm。

7、试验行程:100mm。

8、立柱间距:300mm

9、控制系统:

      A.win7操作平台;

      B.在以自动控制试验进程的同时,完成试验机的试验数据屏幕显示.

      C.具有试验力、峰值、试样变形、位移、试验曲线的屏幕显示功能;

      D.可以满足GB/T50266-2013《工程岩体试验方法标准》等标准的要求;

      E.完成岩石抗拉强度和岩石单轴压缩变形、压缩强度试验,计算岩石弹性模量和泊松比等力学参数.

10、适用标准与数据处理:

       A.用户可以定制符合国家标准或其它标准要求的数据处理软件;

       B.试验过程能够模拟再现和试验数据的再分析。

11、安全保护装置:

       A.当试验力超过每档试验力的2%-5%时,过载保护,系统卸荷;

       B.当丝杠升起达到上极限位置时,行程保护,电机停机;

       C.具有过流、过压等保护。
